2. O HVC-BCU é o controlador de todo o sistema, portanto cada sistema deve ter um HVC-BCU;
3. Nosso sistema consiste em pelo menos 1 HVC-BMU + 1 HVC-BCU e até 5 HVC-BMU + 1
HVC-BCU.
Batte Especificações do módulo ry
| Especificações para HVC-BMU | |
| Módulo de bateria | HVC-BMU |
| Energia Total [Kwh] | 5.12 |
| Tensão nominal [V] | 102,4 |
| Tensão de carga máxima [V] | 115,2 |
| Tensão de descarga mínima [V] | 96 |
| Corrente de carga máxima [A] | 30 |
| Corrente de descarga máxima [A] | 30 |
| Comunicação | CAN, RS485 |
| Classificação de proteção do gabinete | IP65 |
| Faixa de temperatura de trabalho [℃] | -10 ~ 50 |
| Ciclo de vida | >6000 ciclos a 80% DOD/25℃ |
| Peso líquido (KG) | 51 |
| Peso Bruto (KG) | 54 |
| Dimensão do produto (MM) | 600*370*210 |
| Dimensão da embalagem (MM) | 712*482*328 |

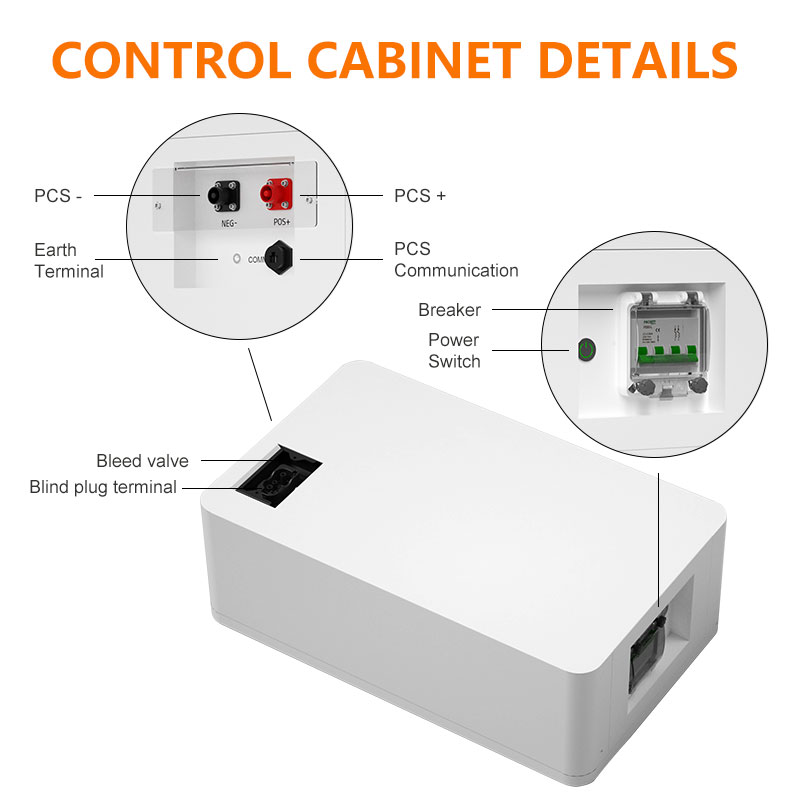

Especificações para HVC-BCU
Modelo nº.
HVC-BCU
Faixa de tensão operacional (v)
80-576
Corrente máxima de carga/descarga (A)
30
Precisão total da medição de tensão
±1,0%FSR
Comunicação
CAN, RS485
Faixa de Soc disponível
10%~100%
Eficiência de carga/descarga (%)
>98
Faixa de temperatura de trabalho [℃]
-10 ~ 50
Classificação de proteção do gabinete
IP65
Peso líquido (KG)
12
Peso Bruto (KG)
24,5
Dimensão do produto (MM)
600*370*200
Dimensão da embalagem (MM)
712*482*403

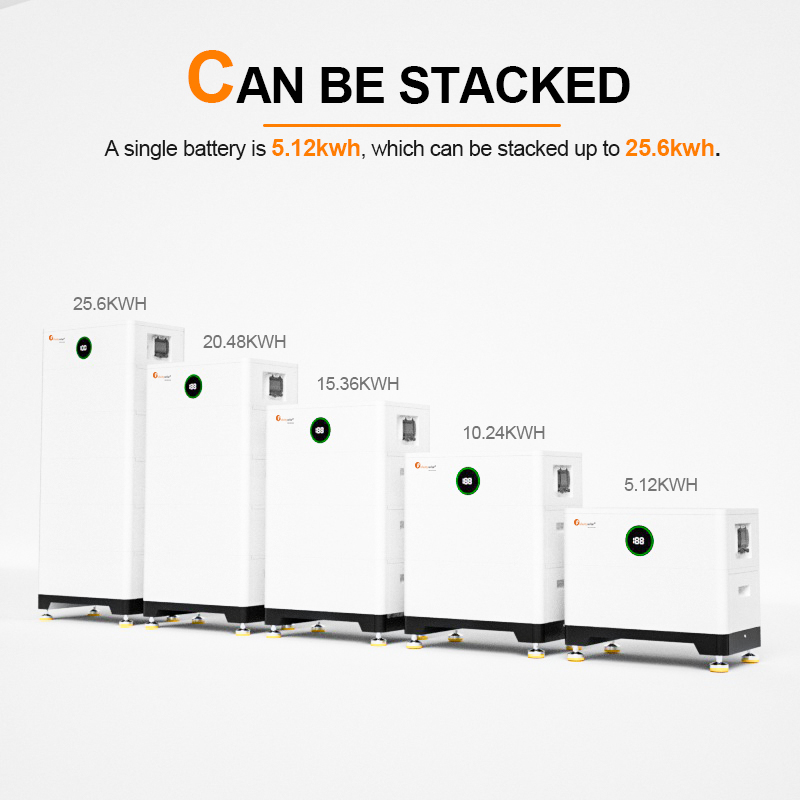

Especificações para sistema de bateria
SISTEMA DE BATERIA
HVC 5.1
HVC 10.2
HVC 15.4
HVC 20,5
HVC 25,6
Módulo de bateria
HVC-BMU (5,12 kWh, 102,4 V)
Número de módulos
1
2
3
4
5
Energia Total [Kwh]
5.12
10.24
15,36
20,48
25,6
Energia utilizável [kWh] (90%DOD)
4.6
9.2
13.8
18.4
23
Tensão nominal [V]
102,4
204,8
307.2
409,6
512
Tensão de carga máxima [V]
115,2
230,4
345,6
460,8
576
Tensão de descarga mínima [V]
96
192
288
384
480
Peso [Kg]
51
102
153
204
255

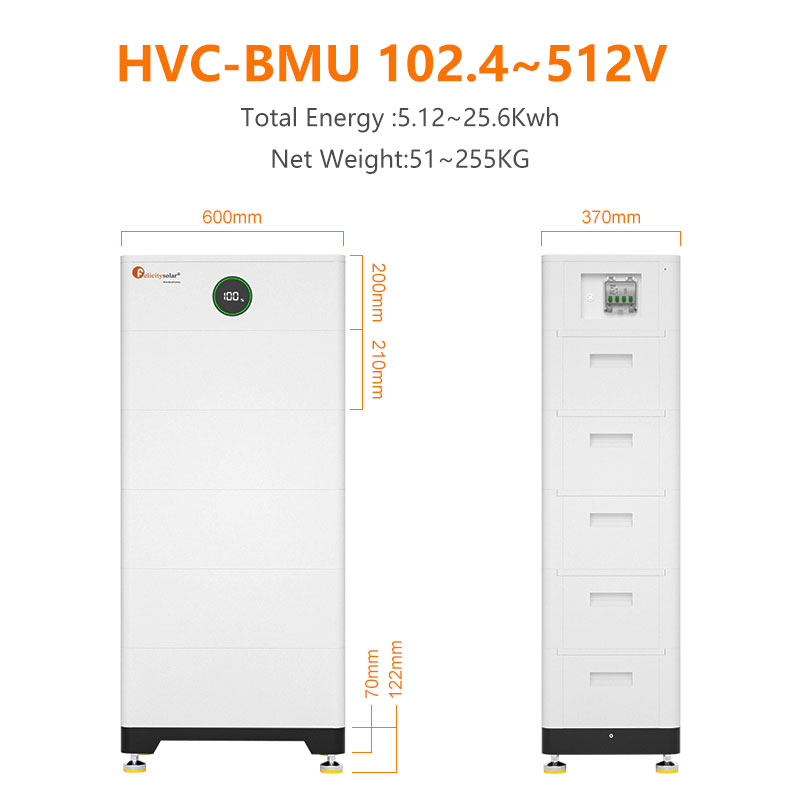

Dimensão [L x P x A, mm]
600/370/(322+210xN)
Corrente de carga máxima [A]
30
Corrente de descarga máxima [A]
30
Comunicação
CAN,R485
Classificação de proteção do gabinete
IP65
Faixa de temperatura de trabalho [℃]
-10~50
As baterias foram equipadas com vários sistemas de proteção para garantir a operação segura do sistema.
Alguns dos sistemas de proteção incluem:
• Proteção da interface do inversor: sobretensão, sobrecorrente, curto-circuito externo, polaridade reversa, aterramento
Falha, superaquecimento, corrente de pico.
• Proteção da bateria: curto-circuito interno, sobretensão, sobrecorrente, superaquecimento, subtensão. A bateria

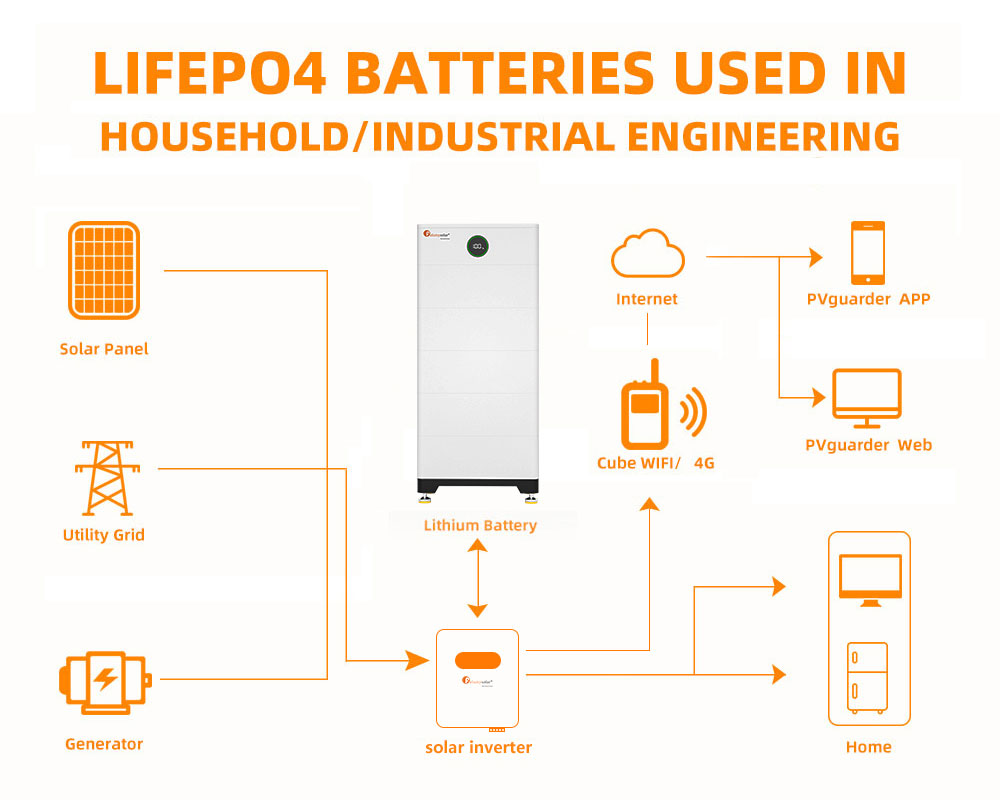

O sistema contém a seguinte interface para permitir que ele se conecte e opere com eficiência
Solicitação de cotação
1. Como escolher o inversor adequado?
Se a sua carga for resistiva, como lâmpadas, você pode escolher um inversor de onda modificada. Já se forem cargas indutivas e capacitivas, recomendamos o uso de um inversor de potência de onda senoidal pura.
2.Como escolho o tamanho do inversor?
A demanda de energia varia de acordo com o tipo de carga. Você pode visualizar os valores de potência da carga para determinar o tamanho do inversor de potência.
3. Como calcular a carga de horas de trabalho requer configuração do tamanho da bateria?
Geralmente temos uma fórmula para calcular, mas ela não é cem por cento precisa, porque também há a condição da bateria, as baterias antigas têm alguma perda, então este é apenas um valor de referência:
Horas de trabalho = capacidade da bateria * voltagem da bateria * 0,8/potência de carga (H = AH*V*0,8/W)
