Características dos produtos:
1. O sensor de temperatura da bateria (BTS) fornece automaticamente
compensação de temperatura
2. Detecção automática da voltagem da bateria
3. Suporta uma ampla gama de baterias de chumbo-ácido, incluindo úmidas,
Baterias AGM e de gel
4. Slot inteligente integrado compatível com comunicação SNMP/MODBUS
Ficha de dados
| Modelo | SCCM4548 | ||||
| Tensão máxima de entrada solar | 145V | ||||
| Tensão nominal do sistema | 12, 24, 48 VCC (detecção automática) | ||||
| Corrente máxima da bateria | 45A | ||||
| Faixa de tensão MPPT da matriz CC | 12 VCC/24 VCC/48 VCC | ||||
| Faixa de voltagem MPPT do conjunto fotovoltaico | 15-115 VCC/30-115 VCC-60-115 VCC | ||||
| Potência máxima de entrada | 12V-625Watts | ||||
| 24V-1250Watts | |||||
| 48V-2500Watts | |||||
| Algoritmo de Carregamento | 3 etapas | ||||
| Estágios de carregamento | Granel, absorção, flutuação Granel, absorção, flutuação | ||||
| Coeficiente de compensação de temperatura | -5mV/℃/célula(25℃ref.) -5mV/℃/célula(25℃ref.) | ||||
| Faixa de compensação de temperatura | 0℃ até +50℃ 0℃ até +50℃ | ||||
| Pontos de ajuste compensados por temperatura | Absorção, Flutuação Absorção, Flutuação | ||||
| Pontos de ajuste de carregamento | Estágio de absorção Estágio de absorção Estágio de flutuação | ||||
| Bateria inundada | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | ||||
| Bateria ARG/Gel (padrão) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | ||||
| Tensão de sobrecarga | 15 V/30 V/60 V 15 V/30 V/60 V | ||||
| Tensão de reinicialização de sobrecarga | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | ||||
| Tensão de descarga da bateria | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | ||||
| Tensão de descarga excessiva da bateria | 9 V/18 V/36 V 9 V/18 V/36 V | ||||
| Tamanho do produto (A*L*P, mm) | 283*160*105 milímetros | ||||
| Peso do produto (Kg) | 4,0 kg | ||||
| Faixa de temperatura ambiente | 0℃ até +55℃ | ||||
| Temperatura de armazenamento | -40℃ até 75℃ | ||||
| Umidade | 0%-90% UR (sem condensação) | ||||
| Gabinete | IP31 (interno e ventilado) | ||||

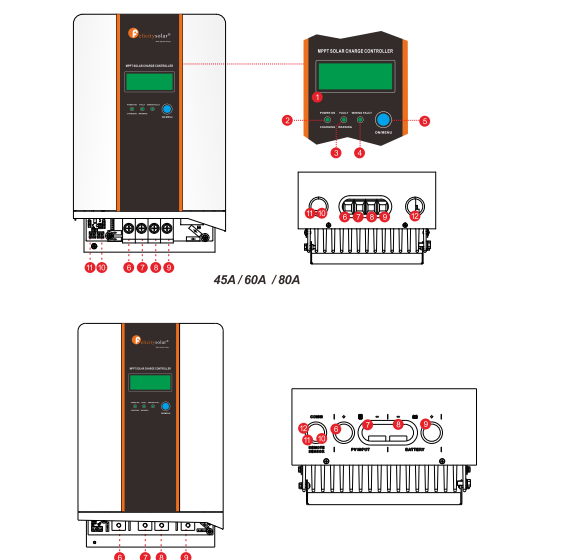

Visão geral do produto
1. Tela LCD
2. Indicador de energia/carregamento
3. Indicador de falha e advertência
4. Indicador de falha de fiação
5. Botão de operação
6. PV Positivo +
7. PV Negativo -
8. Negativo da bateria -
9. Positivo da bateria +
10. Terminal de detecção de tensão da bateria
11. Terminal do sensor de temperatura remoto
12. Porta de comunicação
