Introdução à produção
Inversor solar, ou conversor, ou inversor fotovoltaico, converte a saída CC variável de um painel solar fotovoltaico (FV) em corrente alternada (CA) de frequência de rede elétrica que pode ser conectada a uma rede elétrica independente. É um componente crítico do equilíbrio entre sistema e sistema em um sistema de energia solar, permitindo o uso de equipamentos comuns alimentados por CA.
Vantagem
● Função de carregamento de bypass: quando a unidade está desligada, ela pode ser ativada com saída de bypass
e pode carregar a bateria.
●Alta corrente de carga, a corrente de carga máxima pode ser definida para 80A para 10048, fácil e
claro para definir 0A, 10A,20A,30A, 40A,50A,60A,70A,80A.
●Ampla faixa de tensão de entrada CA: a faixa de tensão de entrada CA é de 90-280 V. Pode ser
melhor compatibilidade com o funcionamento do gerador. É raro ter uma ampla faixa de tensão de entrada para
o inversor de frequência de energia.
● A prioridade de eletricidade e bateria é opcional: o cliente pode escolher a prioridade de eletricidade ou bateria
de acordo com suas necessidades.
Ficha de dados
| Modelo | IVPL10048 | ||
| Tensão de entrada CC | 48V | ||
| Potência nominal de saída (VA) | 10000VA 8000W | ||
| Potência nominal de saída (W) | 8000W | ||
| Forma de onda da tensão de entrada | Sine (instalação pública ou gerador) | ||
| Tensão de entrada nominal | 220 VCA | ||
| G livrar-se da baixa tensão | 90VCA ± 7VCA | ||
| G tensão de recuperação de baixa tensão | 100Vca ± 7VCA | ||
| G livrar-se da alta tensão | 280 Vca ± 7VCA | ||
| G tensão de recuperação de alta tensão | 270 Vca ± 7VCA | ||
| M tensão de entrada ax | 280 Vrms | ||
| Frequência de entrada nominal | 50Hz/60Hz | ||
| G livrar-se da subfrequência | 40 ± 1Hz | ||
| G recuperação de subfrequência | 42 ± 1Hz | ||
| G livrar-se da sobrefrequência | 65 ± 1Hz | ||
| G livrar sobre recuperação de frequência | 43 ± 1Hz | ||
| O forma de onda de saída | Sincronizar com a tensão de entrada | ||
| O proteção contra sobrecarga | Proteção do interruptor de ar | ||
| O proteção contra curto-circuito de saída | Proteção do interruptor de ar | ||
| E eficiência(grade) | ≥95% | ||
| Tempo de comutação (CA para CC) | 15 ms Valor típico | ||
| Tempo de comutação (CC para CA) | 15 ms valor típico/30 ms valor especial | ||
| T sem bateria | NÃO | ||
| Corrente máxima de bypass da rede | 60A | ||
| Parâmetro de carregamento | |||
| Tensão de entrada nominal | 220Vca | ||
| EU faixa de tensão de entrada | 90-280 Vca | ||
| R saída de tensão atada | Dependendo do tipo de morcego | ||
| M corrente de carga do machado | 80A | ||
| Faixa de corrente de carga ajustável | 0-80A | ||
| Tensão inicial da bateria | Disjuntor | ||
| C corrente de curto-circuito | 63A | ||
| B tamanho do reator | D dependendo do tipo de bateria ou autodefinido | ||
| O proteção contra sobrecarga | Sim | ||

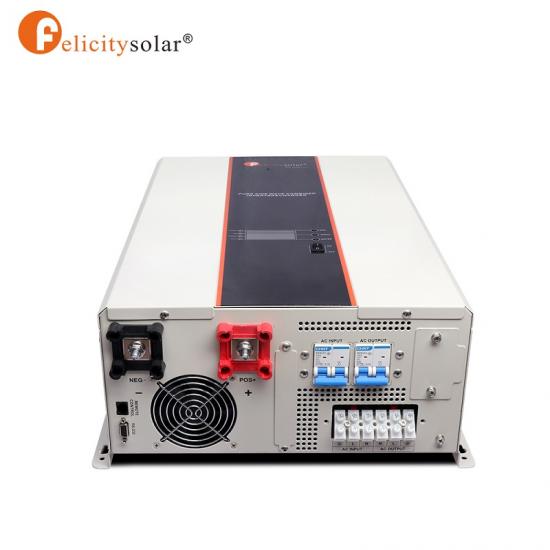

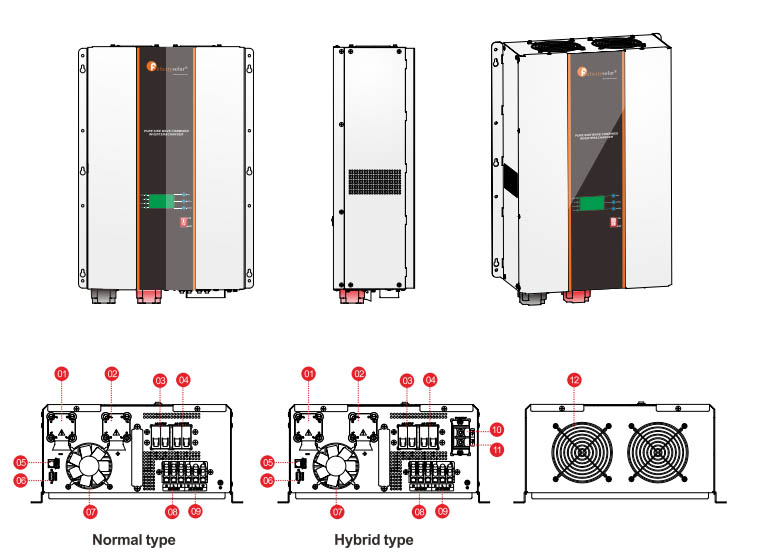

VISÃO DO PRODUTO
1. Terminal negativo da bateria
2. Terminal positivo da bateria
3. Disjuntor de entrada CA
4. Disjuntor de saída CA
5. Controle remoto
6. RS-232
7. Ventilador
8. Terminal de entrada CA
9. Terminal de saída CA
10. Terminal positivo PV
11. Terminal positivo PV
12. Ventilador

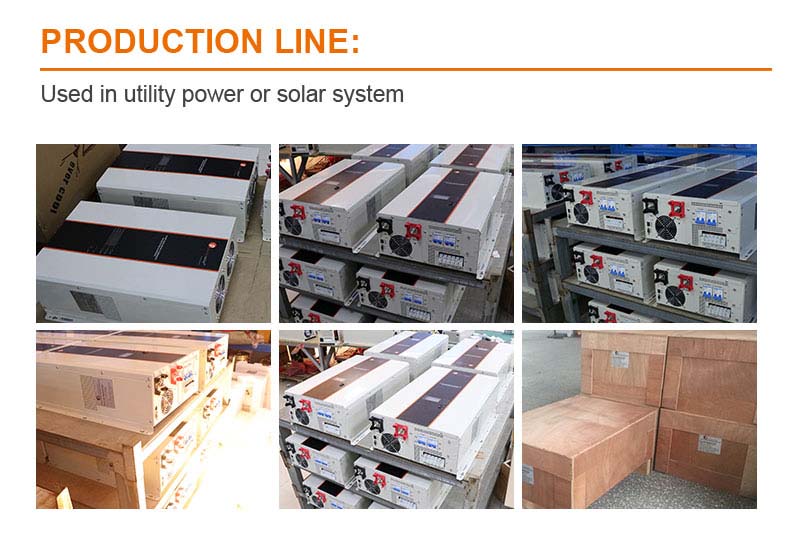

LINHA DE PRODUTOS

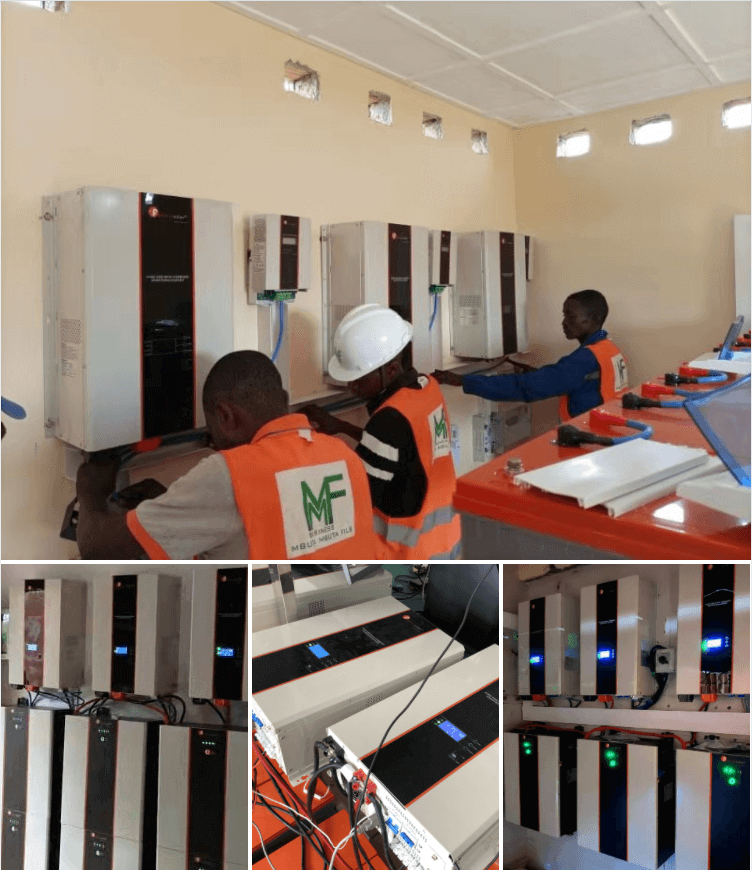

Caso de Projeto
