O que é Inversor:
Inversor solar, ou conversor, ou inversor fotovoltaico, converte a saída CC variável de um painel solar fotovoltaico (FV) em corrente alternada (CA) de frequência de rede elétrica que pode ser conectada a uma rede elétrica fora da rede. É um componente crítico do equilíbrio entre sistema e sistema em um sistema de energia solar, permitindo o uso de equipamentos comuns alimentados por CA.
Vantagem:
1. Ventilador de resfriamento de baixo decibéis, alta eficiência e sem ruído.
2. Aviso de alarme de falha.
3. Fácil instalação.
4. Controle remoto.
5. Tensão de saída de onda senoidal pura.
6. Ampla faixa de frequência de tensão.
7. Carregamento em três estágios, prolongando a vida útil da bateria.
Folha de datas

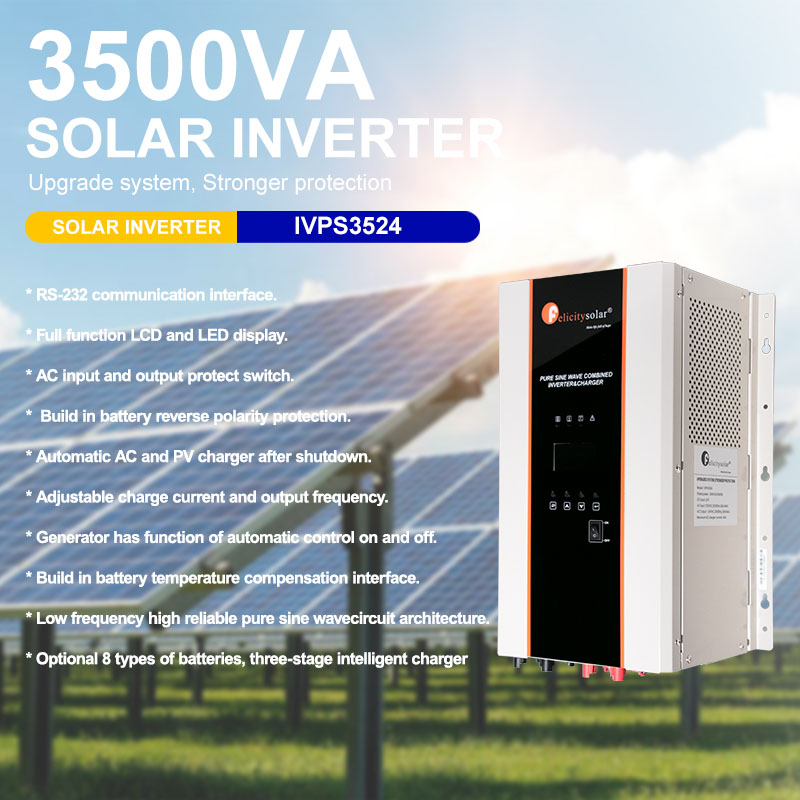

Inversor Solar IVPS
Modelo
3524
3500VA
Potência de saída nominal (W)
3500VA/3000W
Tensão de entrada CC normal
24v
Especificação do modo de carga e linha
Tensão de entrada normal
220Vca
Desconexão de linha baixa
90 Vca ± 7 Vca
Faixa de entrada CA de reconexão de linha baixa
100 Vca ± 7 Vca
Desconexão da linha alta
280 Vca ± 7 Vca
Reconexão da High Line
270 Vca ± 7 Vca
Forma de onda da tensão de saída
Igual à forma de onda de entrada
Eficiência (modo de linha)
≥95% (carga R nominal e bateria totalmente carregada)
Classificação do interruptor de transferência
CA 40A
Tempo de transferência (CA para CC)
15 ms (típico)
Tempo de transferência (CC para CA)
15 ms (típico)
Passar sem bateria
Sim
Corrente de sobrecarga de entrada
CA 40A
Tensão de saída normal
Depende do tipo de bateria
Tensão de carga máxima
CC 40A
Regulagem de Corrente de Carga
Corrente de carga ajustável: 0A, 10A, 20A, 30A, 40A
Tamanho do disjuntor
Depende do tipo de bateria ou autodefinido
Proteção contra sobrecarga
Sim
Algoritmo
Assembleia Geral Anual
Enchente
Auto
Especificação do modo inversor
Forma de onda da tensão de saída
Onda senoidal pura
Fábrica de energia
1
Tensão nominal de saída
220 Vca±5%
Frequência nominal de saída (Hz)
50±0,3Hz/60±0,3Hz (ajustável)
Proteção contra sobrecarga (SMPS)
60s@≥150% de carga; 120s@105%-150% de carga
Classificação de pico
2*potência nominal por 5 segundos
Capaz de dar partida elétrica
Sim
Proteção contra curto-circuito de saída
Sim
Corrente de sobrecarga de saída
CA 30A
Tensão nominal de entrada CC
24 Vcc
Alarme de bateria fraca
11,5 V/23 V/46 Vcc em carga <50%; 11 V/22 V/44 Vcc em carga> = 50%
Baixo
Recuperação de bateria
11,75 V/23,5 V/47 Vcc em carga <50%; 11,5 V/23 V/46 Vcc em carga> = 50%
Desligamento de entrada CC baixa
10,75 V/21,5 V/43 Vcc em carga <50%; 10,5 V/21 V/42 Vcc em carga> = 50%
Alarme e falha de entrada CC alta
15,75Vcc±0,4/31,50Vcc±0,4V/63Vcc±0,4V
Alta recuperação de entrada CC
15,5Vcc±0,4/31,0Vcc±0,4V/62Vcc±0,4V
Oprant Temperado
0
°C
até 40
°C
Faixa de armazenamento temperada
-15
°C
-60
°C

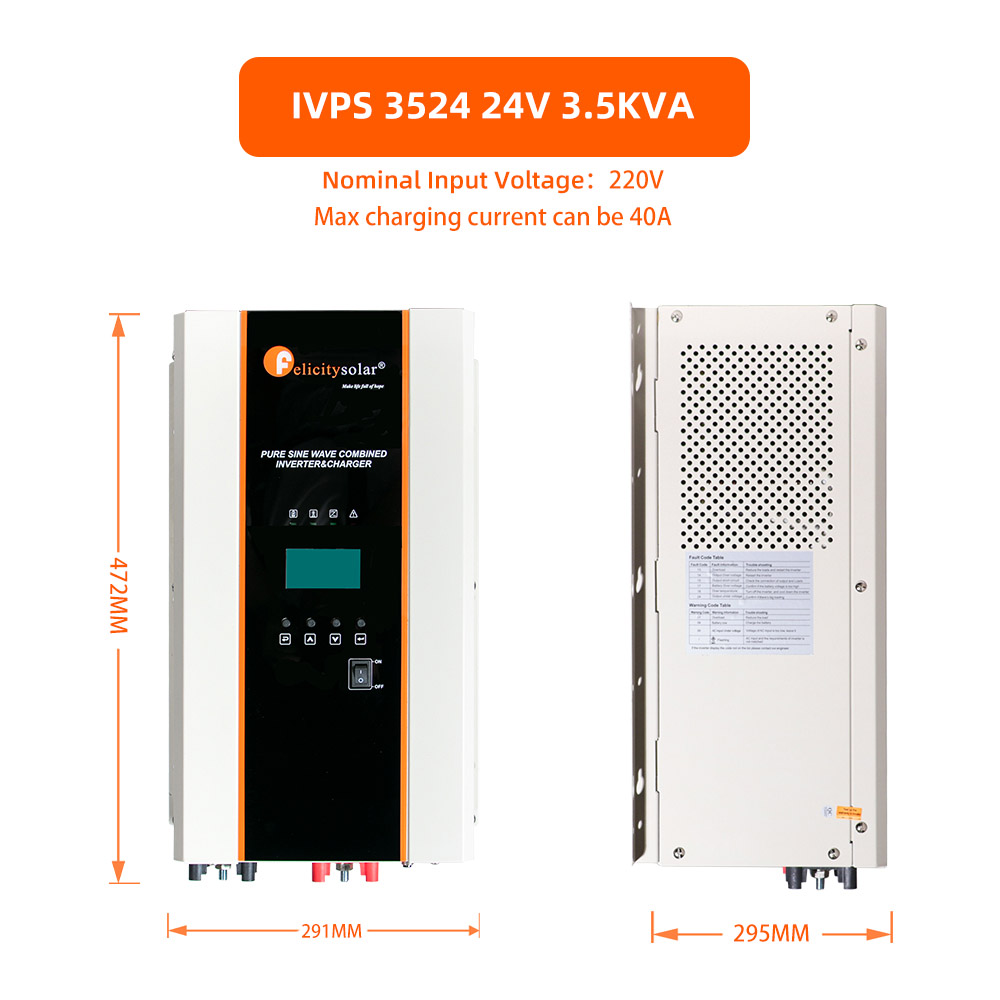

Dimensão (mm)
570*315*300 mm

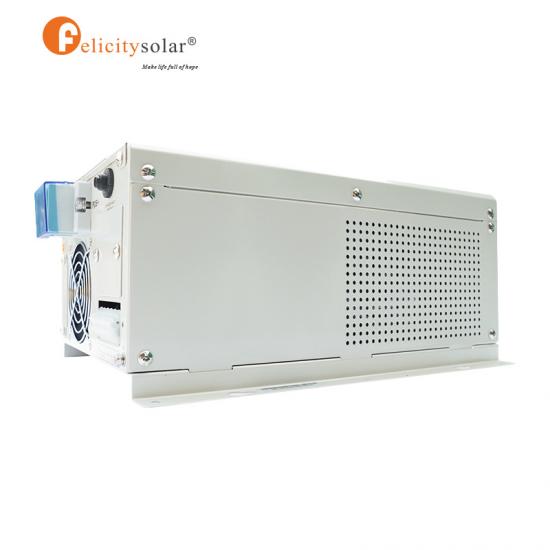

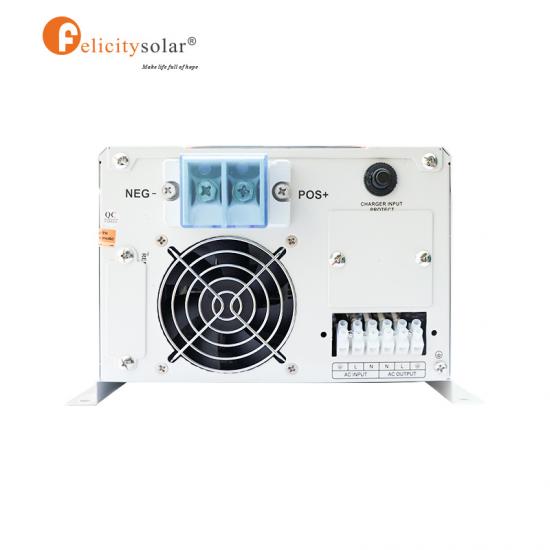

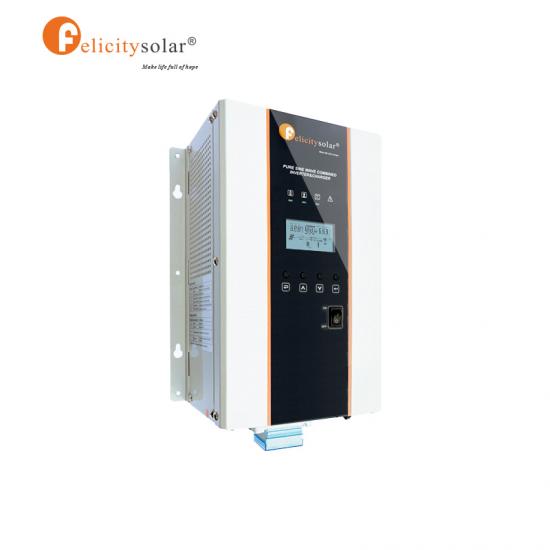

Detalhes do produto

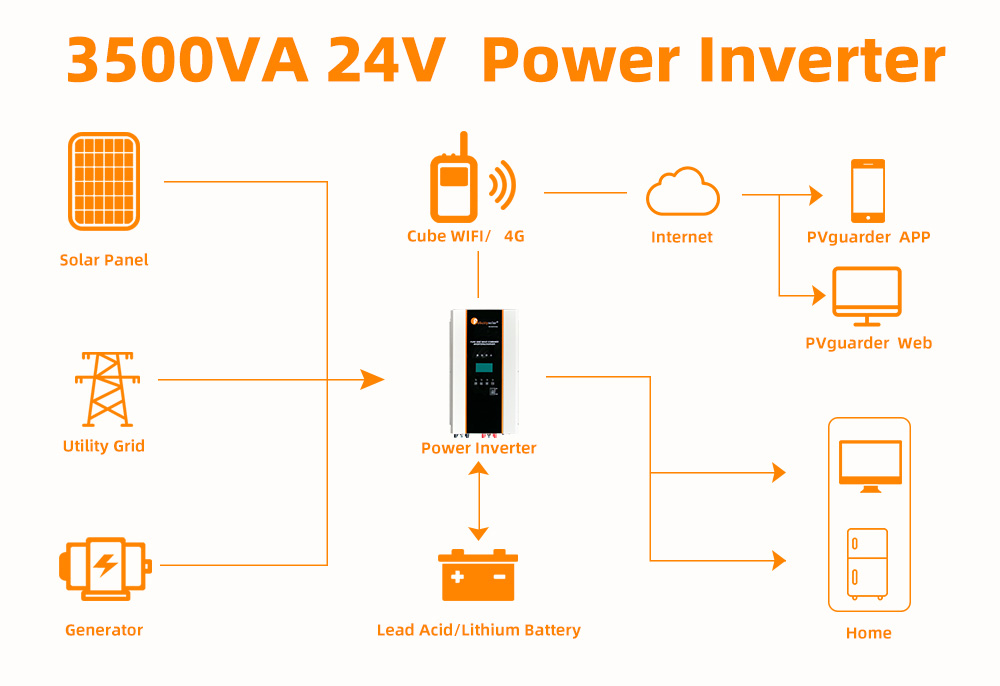

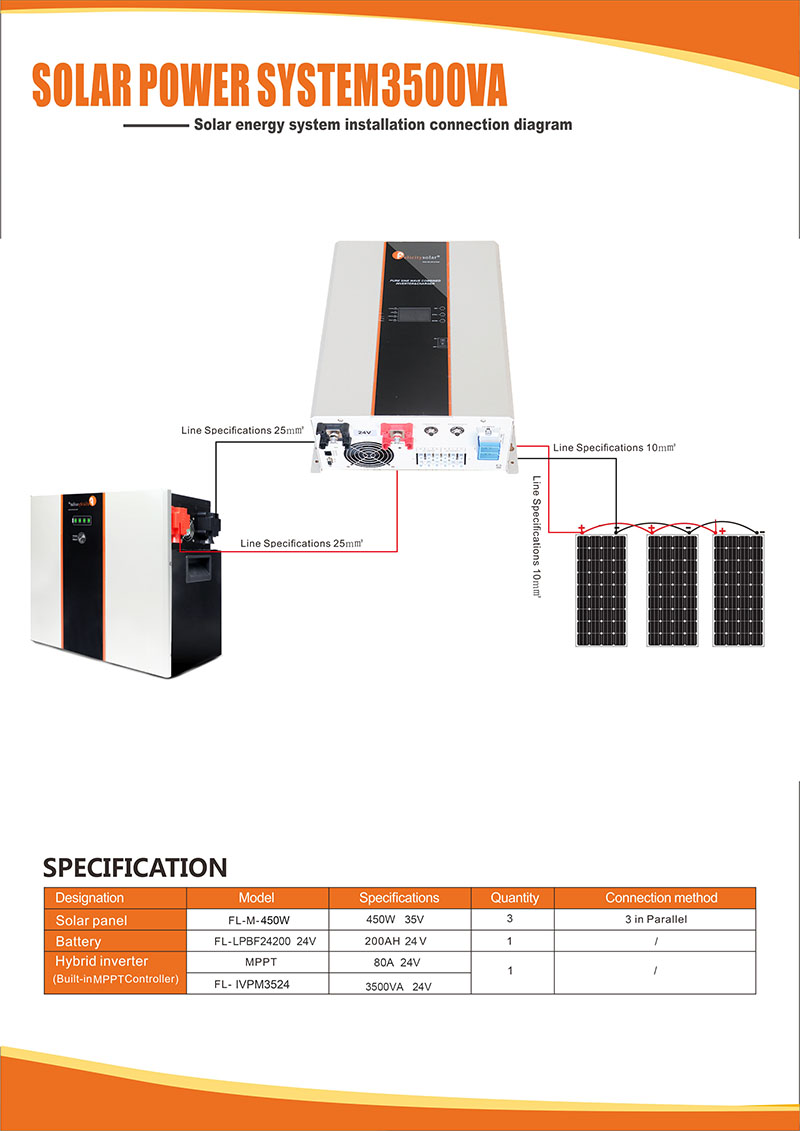

DIAGRAMA DO SISTEMA:

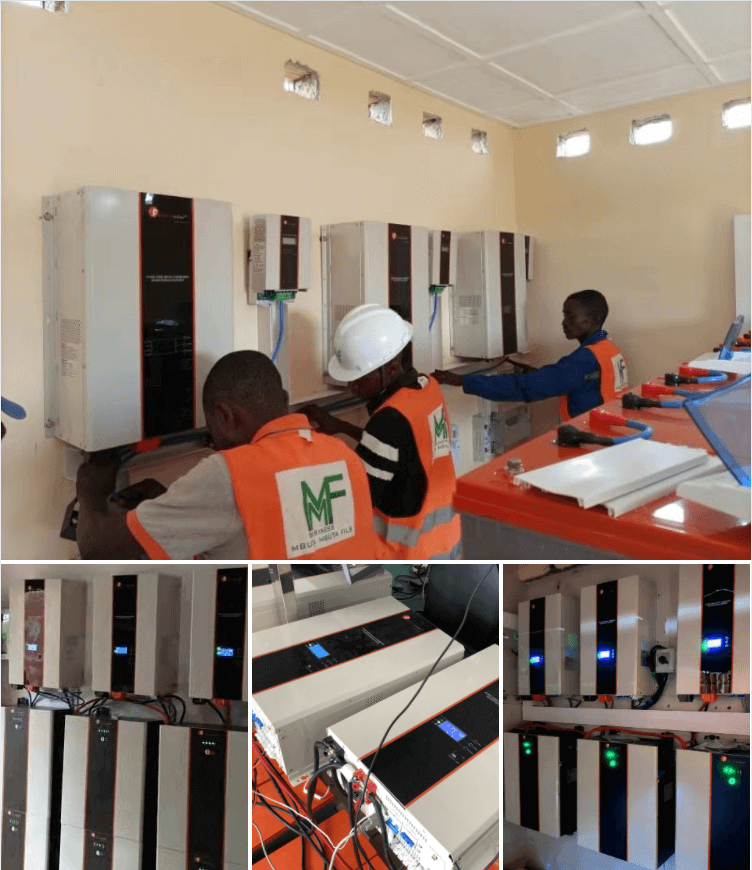

CASO DE PRODUÇÃO:
O sistema de energia solar industrial é cada vez mais popular porque é uma solução eficaz para fornecer
energia contínua para áreas de energia instável de forma ecologicamente correta. Até o momento, instalamos
usinas de energia em vários países, como Mali, Nigéria, Colômbia e Panamá, etc.
Perguntas frequentes
1. Podemos usar este inversor com eletricidade CA?
Sim, o inversor de onda senoidal pura Pursunsys pode fornecer eletricidade híbrida CA, gerador, energia solar e UPS.
2. Se usarmos eletricidade CC e CA, qual será a primeira?
O inversor de onda senoidal pura Pursunsys é CA em primeiro lugar.
3. Como é a eficiência deste inversor?
O inversor de onda senoidal pura Pursunsys tem 80% de eficiência energética.
