Apresentação do produto
Inversor solar, ou conversor, ou inversor fotovoltaico, converte a saída CC variável de um painel solar fotovoltaico (FV) em corrente alternada (CA) de frequência de rede elétrica que pode ser conectada a uma rede elétrica fora da rede. É um componente crítico do equilíbrio entre sistema e sistema em um sistema de energia solar, permitindo o uso de equipamentos comuns alimentados por CA.
Vantagem:
1. Proteja a segurança pessoal
2. Compensação de temperatura, proteção da bateria
3. Sobrecarga da bateria, proteção contra descarga
4. Sobrecarga do inversor, proteção contra curto-circuito de saída
5. Proteção contra superaquecimento
6. Proteção de transposição
7. Entrada CA, proteção contra sobrecorrente de saída
8. Proteção contra curto-circuito de carga
Folha de datas
| Inversor Solar IVPS | |||||||||||||||||
| Modelo | 7548 | ||||||||||||||||
| 7500VA | |||||||||||||||||
| Potência de saída nominal (W) | 7500VA/60000W | ||||||||||||||||
| Tensão de entrada CC normal | 48v | ||||||||||||||||
| Especificações do modo de carga e linha sobre | |||||||||||||||||
| Tensão de entrada normal | 220Vca | ||||||||||||||||
| Desconexão de linha baixa | 90 Vca ± 7 Vca | ||||||||||||||||
| Faixa de entrada CA de reconexão de linha baixa | 100 Vca ± 7 Vca | ||||||||||||||||
| Desconexão da linha alta | 280 Vca ± 7 Vca | ||||||||||||||||
| Reconexão da High Line | 270 Vca ± 7 Vca | ||||||||||||||||
| Forma de onda da tensão de saída | Igual à forma de onda de entrada | ||||||||||||||||
| Eficiência (modo de linha) | ≥95% (carga R nominal e bateria totalmente carregada) | ||||||||||||||||
| Classificação do interruptor de transferência | CA 40A | ||||||||||||||||
| Tempo de transferência (CA para CC) | 15 ms (típico) | ||||||||||||||||
| Tempo de transferência (CC para CA) | 15 ms (típico) | ||||||||||||||||
| Passar sem bateria | Sim | ||||||||||||||||
| Corrente de sobrecarga de entrada | CA 40A | ||||||||||||||||
| Tensão de saída normal | Depende do tipo de bateria | ||||||||||||||||
| Tensão de carga máxima | CC 40A | ||||||||||||||||
| Regulagem de Corrente de Carga | Corrente de carga ajustável: 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| Tamanho do disjuntor | Depende do tipo de bateria ou autodefinido | ||||||||||||||||
| Proteção contra sobrecarga | Sim | ||||||||||||||||
| Algoritmo | Assembleia Geral Anual | ||||||||||||||||
| Enchente | |||||||||||||||||
| Auto | |||||||||||||||||
| Especificação do modo inversor | |||||||||||||||||
| Forma de onda da tensão de saída | Onda senoidal pura | ||||||||||||||||
| Fábrica de energia | 1 | ||||||||||||||||
| Tensão nominal de saída | 220 Vca±5% | ||||||||||||||||
| Frequência nominal de saída (Hz) | 50±0,3Hz/60±0,3Hz (ajustável) | ||||||||||||||||
| Proteção contra sobrecarga (SMPS) | 60s@≥150% de carga; 120s@105%-150% de carga | ||||||||||||||||
| Classificação de pico | 2*potência nominal por 5 segundos | ||||||||||||||||
| Capaz de dar partida elétrica | Sim | ||||||||||||||||
| Proteção contra curto-circuito de saída | Sim | ||||||||||||||||
| Corrente de sobrecarga de saída | CA 40A | ||||||||||||||||
| Tensão nominal de entrada CC | 48 Vcc | ||||||||||||||||
| Alarme de bateria fraca | 11,5 V/23 V/46 Vcc em carga <50%; 11 V/22 V/44 Vcc em carga> = 50% | ||||||||||||||||
| Baixo Recuperação de bateria | 11,75 V/23,5 V/47 Vcc em carga <50%; 11,5 V/23 V/46 Vcc em carga> = 50% | ||||||||||||||||
| Desligamento de entrada CC baixa | 10,75 V/21,5 V/43 Vcc em carga <50%; 10,5 V/21 V/42 Vcc em carga> = 50% | ||||||||||||||||
| Alarme e falha de entrada CC alta | 15,75Vcc±0,4/31,50Vcc±0,4V/63Vcc±0,4V | ||||||||||||||||
| Alta recuperação de entrada CC | 15,5Vcc±0,4/31,0Vcc±0,4V/62Vcc±0,4V | ||||||||||||||||
| Oprant Temperado | 0 °C até 40 °C | ||||||||||||||||
| Faixa de armazenamento temperada | -15 °C -60 °C | ||||||||||||||||
| Dimensão (mm) | 765*329*298 mm | ||||||||||||||||

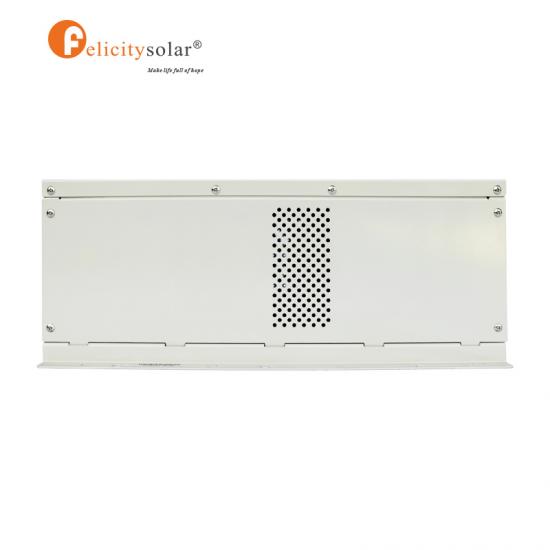

Detalhes do produto
Tecnologia de P&D
Procedimento de instalação:
1. Certifique-se de que a tensão CC do inversor esteja de acordo com a tensão da bateria.

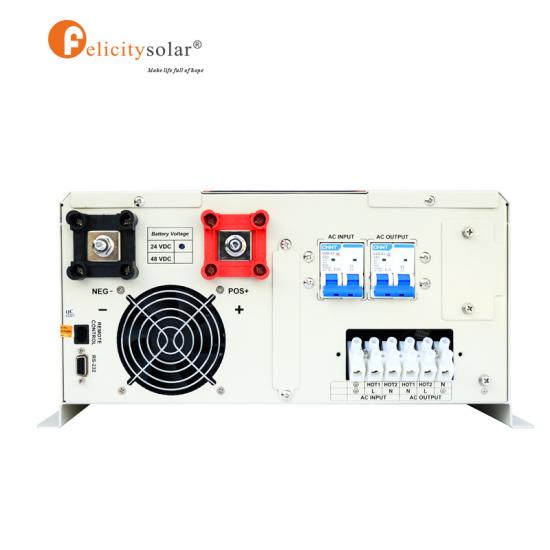

2. Certifique-se de que o polo positivo (vermelho) do inversor esteja conectado ao polo positivo (vermelho) da bateria, e o polo negativo (preto) do inversor esteja conectado ao polo negativo (preto) da bateria, depois aperte o parafuso.
3. Ligue o inversor e veja se está bom. Se estiver, desligue-o.
4. Conecte com a alimentação CA/fio terra, ligue o inversor e veja se ele está funcionando normalmente (carregue a bateria, mostre a corrente de carga); se estiver, desligue o inversor.
5. Conecte o fio de carga/terra e ligue o inversor (Economia de energia automática ou Economia de energia desligada).
6. Ligue a carga.
Certificação
