Vantagem:
>Função de carregamento bypass: quando a unidade estiver desligada, ela pode ser ativada com saída bypass e carregar a bateria.
Folha de datas
Modelo
IVQM3524
IVQM5048
Potência nominal de saída (VA)
3500VA
5000VA
Potência de saída nominal (W)
2800 W
4000W
Tensão nominal de entrada CC
24V
48V
Forma de onda da tensão de entrada
Senoidal (Utilitário ou gerador)
Tensão nominal de entrada
220Vca
Frequência nominal de entrada
50Hz/60Hz
Eficiência (modo de linha)
≥
95% (carga R nominal e bateria totalmente carregada)
Tempo de transferência (CA para CC)
15 ms (típico)
Tempo de transferência (CC para CA)
15 ms (típico)
Carregamento solar e carregamento de rede (controlador integrado MPPT é opcional)
Tensão máxima de circuito aberto PV
145 Vcc
195 Vcc
Faixa de trabalho de tensão fotovoltaica
30~145Vcc
60~195Vcc
Potência máxima de entrada
2200W
6600 W
Corrente máxima de carga solar
80A
120A
Corrente máxima de carga (utilitário + solar)
150A
190A
Detalhes do produto

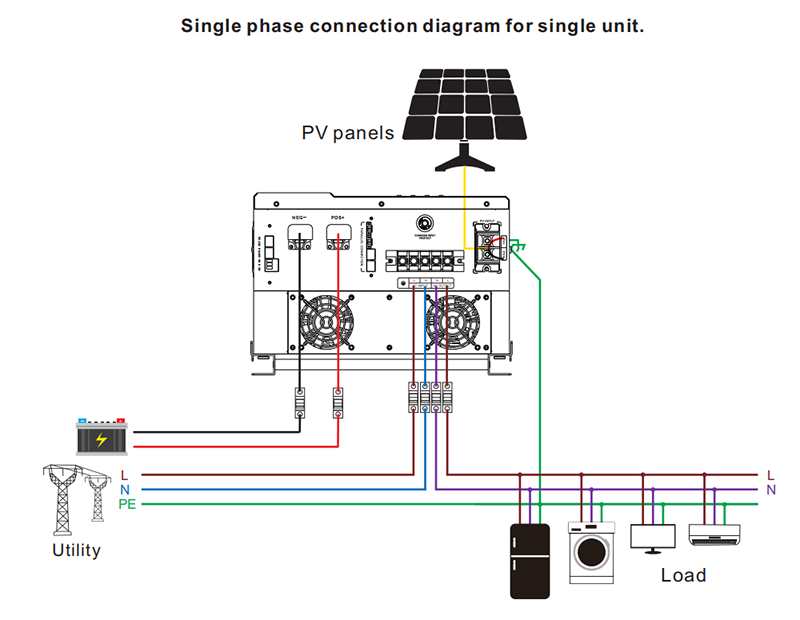

Conexão monofásica diagrama para unidade única
Diagrama de conexão paralela monofásica para três inversores em paralelo

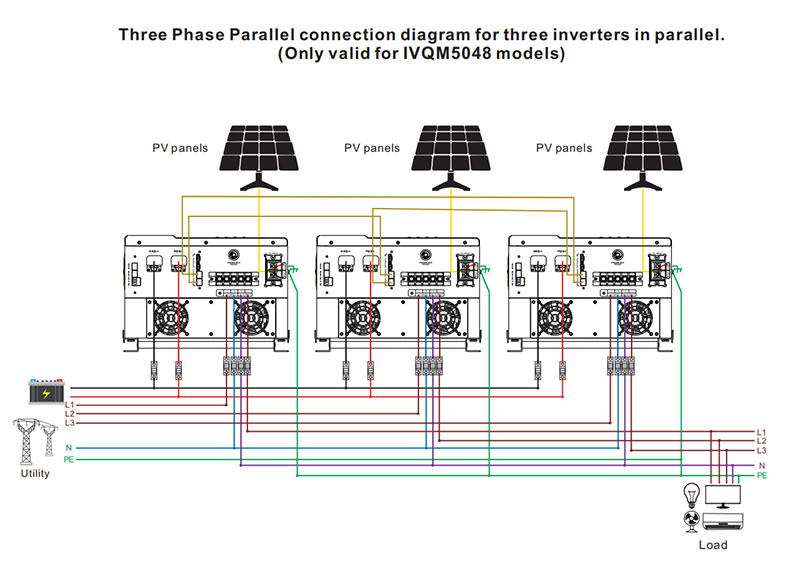

Diagrama de conexão paralela trifásica para três inversores
Procedimento de instalação:
1. Certifique-se de que a tensão CC do inversor esteja de acordo com a tensão da bateria.
2. Certifique-se de que o polo positivo (vermelho) do inversor esteja conectado ao polo positivo (vermelho) da bateria, e o polo negativo (preto) do inversor esteja conectado ao polo negativo (preto) da bateria, depois aperte o parafuso.
3. Ligue o inversor e veja se está bom. Se estiver, desligue-o.
4. Conecte com a alimentação CA/fio terra, ligue o inversor e veja se ele está funcionando normalmente (carregue a bateria, mostre a corrente de carga); se estiver, desligue o inversor.
5. Conecte o fio de carga/terra e ligue o inversor (Economia de energia automática ou Economia de energia desligada).
6. Ligue a carga.
Perguntas frequentes
P: Podemos usar este inversor com eletricidade CA?
R: Sim, o inversor de onda senoidal pura Pursunsys pode fornecer eletricidade híbrida CA, gerador, energia solar e UPS.
P: Se usarmos eletricidade CC e CA, qual será a primeira?
R: O inversor de onda senoidal pura Pursunsys é CA primeiro.
P: E quanto à eficiência deste inversor?
R: O inversor de onda senoidal pura Pursunsys tem 80% de eficiência energética.
P: Que tipo de certificação deste inversor você tem?
R: Temos muitas certificações, certificação IEC pela Beide Compliance Loboratory, SONCAP pela CIC, etc.
