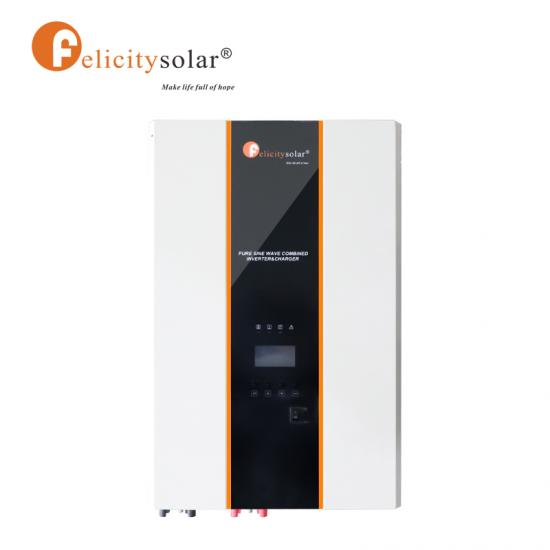

Apresentação do produto
>Função de carregamento bypass: quando a unidade está desligada, ela pode ser ativada com saída bypass e pode carregar a bateria.

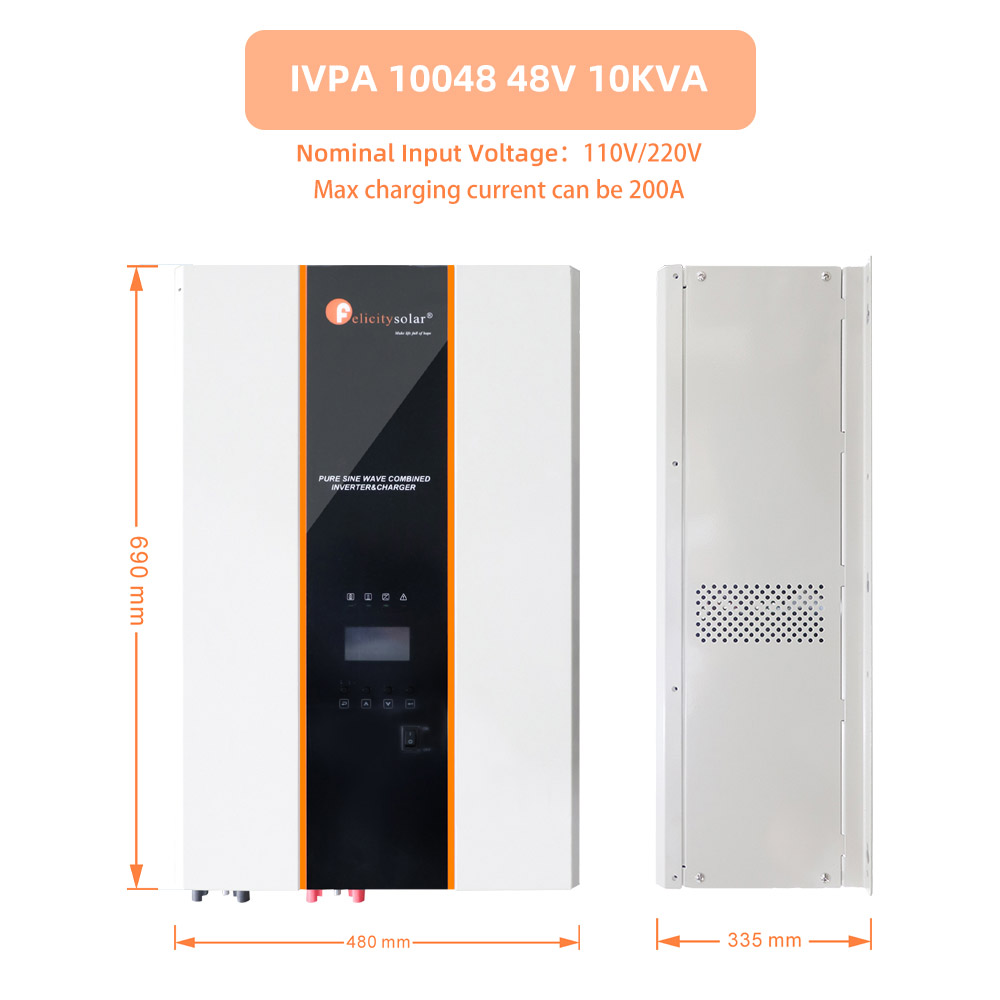

>Alta corrente de carga, a corrente máxima de carga pode ser 200 A para IVPA10048 e 180 A para IVPA7548, 170 A para IVPA5048, 120 A para IVPA3524.
>Ampla faixa de tensão de entrada CA: a faixa de tensão de entrada CA pode ser de 90-280 V para IVPA7548 e IVPA10048, 80-140 V para IVPA5048 e IVPA3524. Pode ser mais compatível com o funcionamento do gerador. É raro ter uma ampla faixa de tensão de entrada para o inversor de frequência de energia.
>A prioridade de eletricidade e bateria é opcional: o cliente pode escolher a prioridade de eletricidade ou bateria de acordo com suas necessidades.
>Bateria autodefinida: o cliente pode definir a tensão de sobrecarga, a tensão de flutuação e a tensão de descarga excessiva.
Compatível com >50/60HZ.

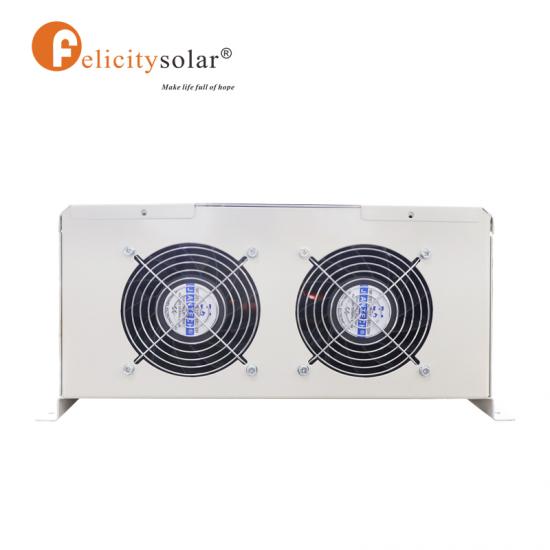

>Inteligente: Ajuste inteligente da tensão de descarga excessiva, ajuste fino inteligente da tensão de descarga excessiva de acordo com a potência da carga; ventilador de resfriamento inteligente, ajuste inteligente da velocidade de acordo com a potência e a corrente de carga e a temperatura interna da máquina.
>Segurança: O design de segurança foi aprimorado em geral. Proteção abrangente (entre elas, a proteção contra superaquecimento de transformadores é um design líder no setor).

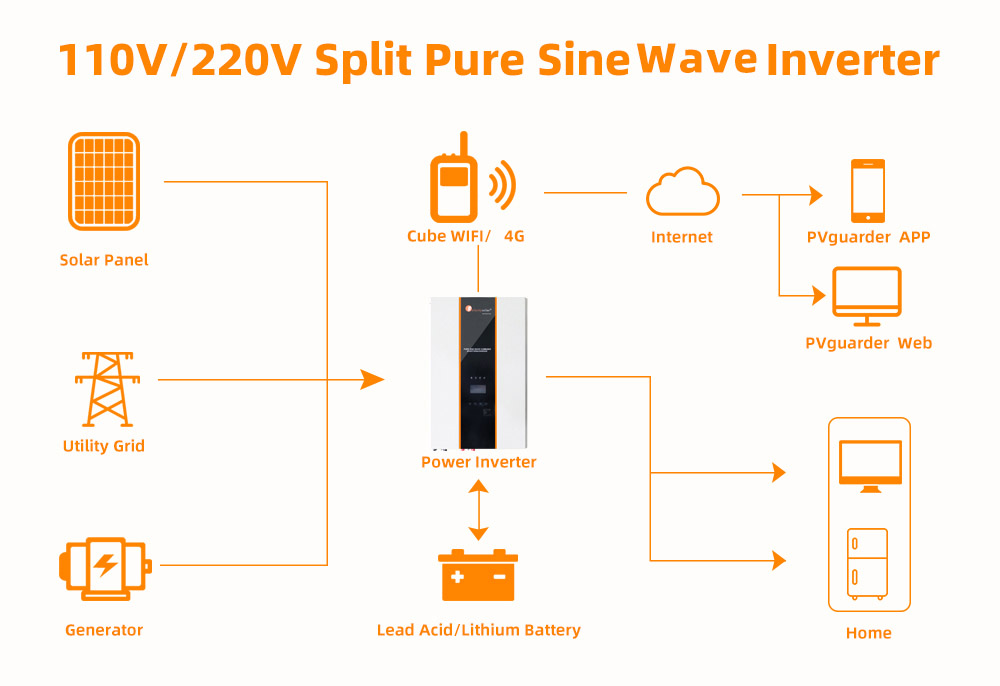

>Posteriormente, ele pode se comunicar com nosso MPPT. E o carregamento elétrico e solar pode ser gerenciado de forma abrangente e científica.

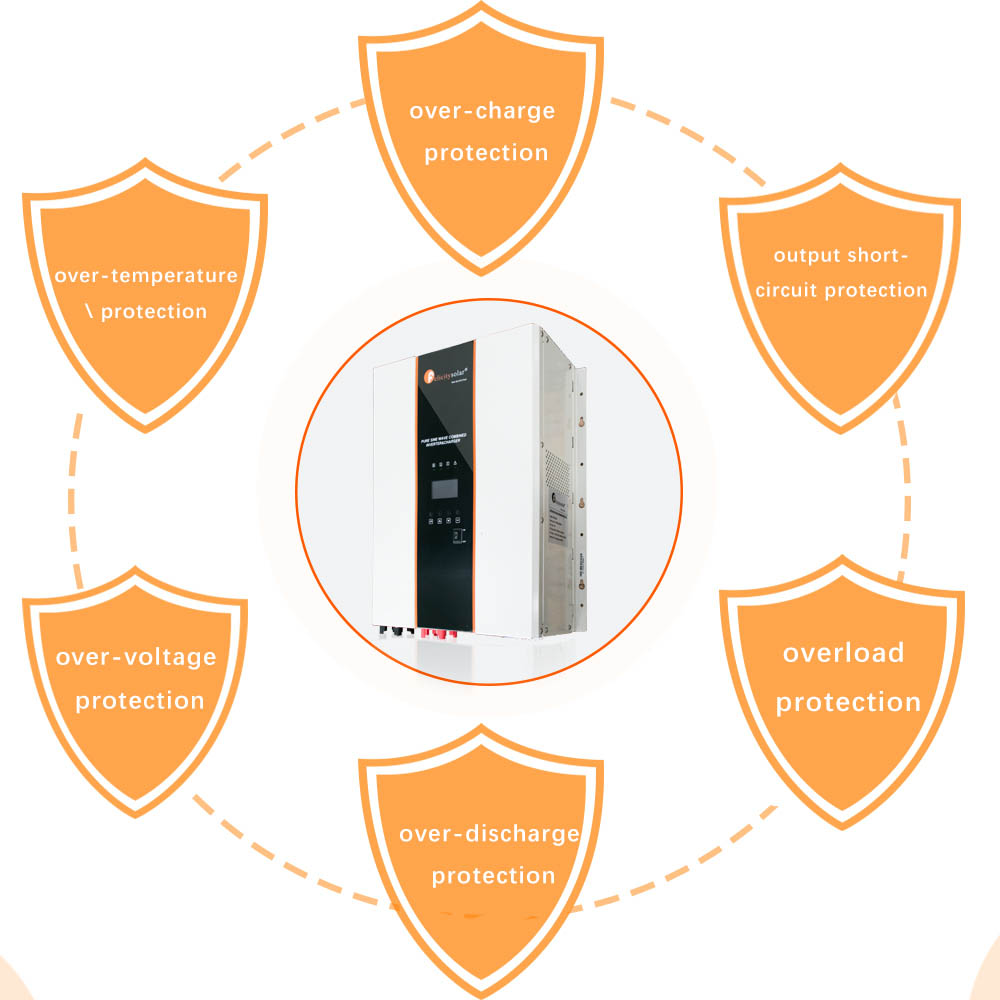

Vantagem:
1. Proteja a segurança pessoal
2. Compensação de temperatura, proteção da bateria
3. Sobrecarga da bateria, proteção contra descarga
4. Sobrecarga do inversor, proteção contra curto-circuito de saída
5. Proteção contra superaquecimento
6. Proteção de transposição
7. Entrada CA, proteção contra sobrecorrente de saída
8. Proteção contra curto-circuito de carga
Folha de datas
Modelo
IVPA3524
IVPA5048
IVPA7548
IVPA10048
Potência nominal de saída (VA)
3500VA
5000VA
7500VA
10000VA
Potência de saída nominal (W)
2800 W
4000W
6000W
8000W
Tensão nominal de entrada CC
24V
48V
48V
48V
Forma de onda da tensão de entrada
Senoidal (Utilitário ou gerador)
Conexão terminal
LN
QUENTE1 QUENTE2
Desconexão de linha baixa
170 Vca±7 V (UPS)
90Vac±7V (Eletrodomésticos)
Faixa de entrada CA de reconexão de linha baixa
180 Vca±7 V (UPS)
100Vac±7V (Eletrodomésticos)
Desconexão da linha alta
280 Vca±7 V
Reconexão da High Line
270 Vca±7 V
Tensão máxima de entrada CA
280 Vrms
Frequência nominal de entrada
50Hz/60Hz
Desconexão de baixa frequência de linha
40±1Hz
Reconexão de baixa frequência de linha
42±1Hz
Desconexão de alta frequência de linha
65±1Hz
Reconexão de alta frequência de linha
63±1Hz
Forma de onda da tensão de saída
Sincronizar com a tensão de entrada
Proteção contra sobrecarga (carga SMPS)
Protetor de sobrecorrente
proteção do interruptor de ar
Protetor de sobrecorrente
proteção do interruptor de ar
Proteção contra curto-circuito de saída
Protetor de sobrecorrente
proteção do interruptor de ar
Protetor de sobrecorrente
proteção do interruptor de ar
Ef
fi
ciência(modo de linha)
≥95%
Tempo de transferência (CA para CC)
15 ms (valor típico)
Tempo de transferência (CC para CA)
15 ms (valor típico)/30 ms (valor especial)
Passar sem bateria
NÃO
Protetor de sobrecorrente (rede)
50A
63A
63A
63A
Utilitário
Cobrar
Modo
Específico
fi
gato
Tensão nominal de entrada
80-140Vca
90-280 Vca
Faixa de tensão de entrada
Depende do tipo de bateria
Tensão nominal de saída
40A
50A
60A
80A
Corrente de carga máxima
0-40A
0-50A
0-60A
0-80A
Regulagem de Corrente de Carga
Disjuntor
Tensão inicial da bateria
50A
63A
63A
63A
Curto-circuito no carregador
Depende do tipo de bateria ou autodefinido
Tamanho do disjuntor
SIM

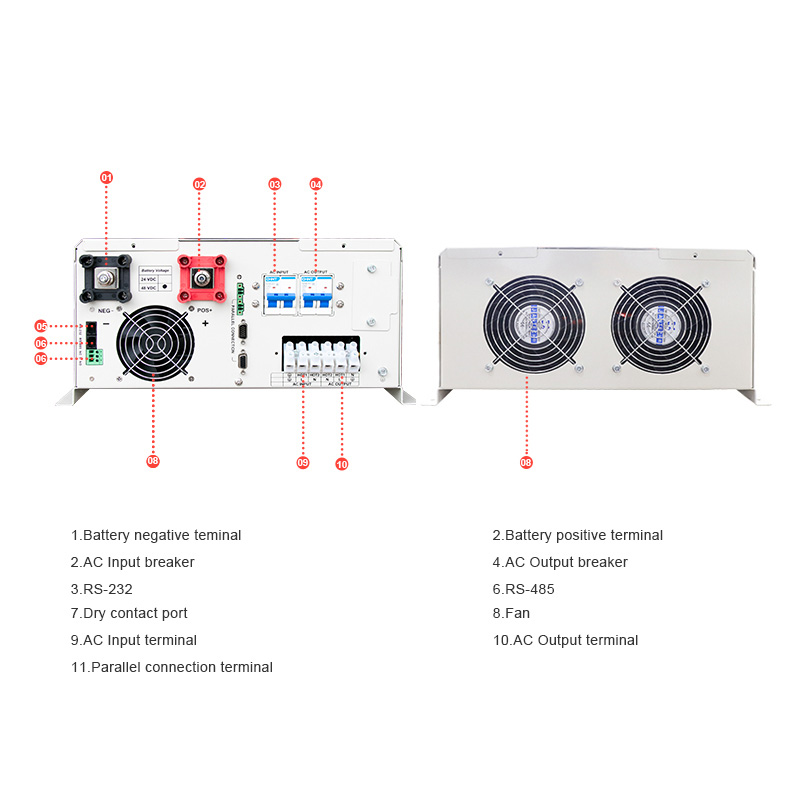

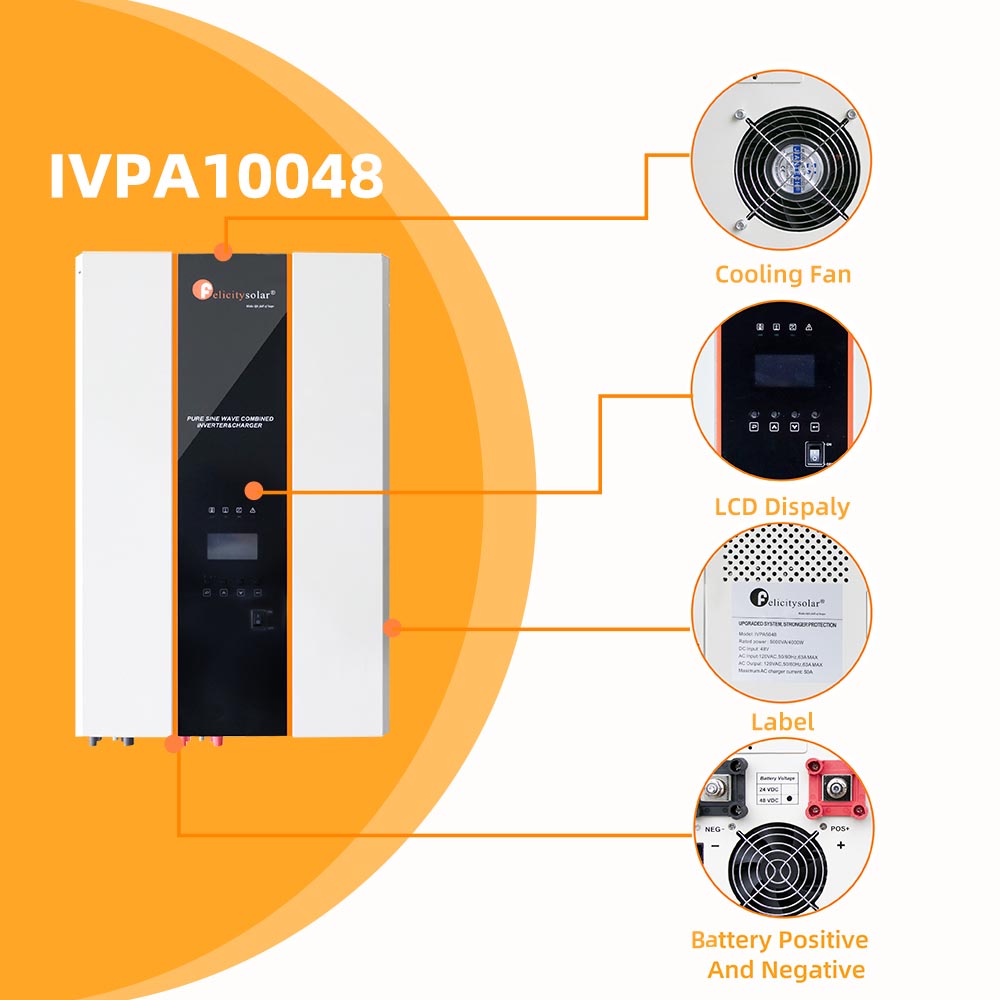

Detalhes do produto
Procedimento de instalação:
1. Certifique-se de que a tensão CC do inversor esteja de acordo com a tensão da bateria.

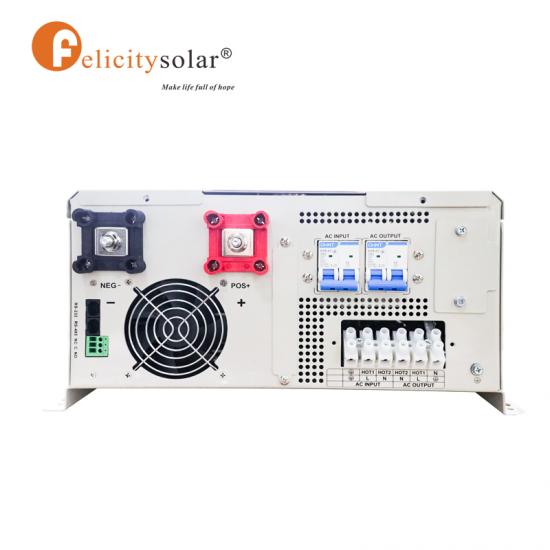

2. Certifique-se de que o polo positivo (vermelho) do inversor esteja conectado ao polo positivo (vermelho) da bateria, e o polo negativo (preto) do inversor esteja conectado ao polo negativo (preto) da bateria, depois aperte o parafuso.
3. Ligue o inversor e veja se está bom. Se estiver, desligue-o.
4. Conecte com a alimentação CA/fio terra, ligue o inversor e veja se ele está funcionando normalmente (carregue a bateria, mostre a corrente de carga); se estiver, desligue o inversor.
5. Conecte o fio de carga/terra e ligue o inversor (Economia de energia automática ou Economia de energia desligada).
6. Ligue a carga.
